На сегодняшний день существует два основных способа проведения электролиний. Насколько целесообразен воздушный или подземный способ прокладки электрических коммуникаций решается согласно особенностям строительства. Но все же в последнее время наиболее популярным становится прокладка кабеля под землей. Однако и в данном случае, несмотря на всю казалось бы простоту работы, требуется изучить особенности планировки участка, грунта. Также необходимо ознакомиться с существующими строительными нормами и требованиями.



Прежде всего, кабель должен соответствовать планируемым эксплуатационным условиям.

Марки кабеля, рекомендованные для прокладки в грунте — ТУ

Область использования

Прокладка кабелей на трассе

Кабель с бумажной пропитанной изоляцией

Кабель с пластмассовой изоляцией, не подвергающийся во время эксплуатации растягивающим усилиям

Не подвергающийся растягивающим усилиям в эксплуатационный период

Подвергающийся растягивающим усилиямв эксплуатационный период

В грунте — низкая коррозийная активность

Без блуждающих токов

ААБл,ААШв,
АСБ, ААШп.

ААПл, АСПл,

АВВГ, АПсВГ, АВВБ, АПВБ, АПвВГ, АПВГ,

АПБбШв, АПвБбШв,

АПсВБ, АППБ, АПвПБ, АВБбШп, АПсБбШв, АВБбШв, АПАШв,

АПсАШв, АВРБ,

АПАШп,

АВАБл, АПАБл,АВАШв, АНРБ

С блуждающими токами

ААБ2л,ААШв,
АСБ, ААШп,

ААП2л, АСПл

В грунте — средняя коррозийная активность

Без блуждающих токов

ААБ2л,ААШв, ААШп, АСБ, АСБл,ААБл.

ААПл, АСПл

С блуждающими токами

ААБв,ААШв,ААШп, АСБл, АСБ2л,ААБ2л,

ААП2л, АСПл

В грунте — высокаякоррозийная активность

Без блуждающих токов

АСБ2л,ААШп, ААШв,ААБ2лШп,  ААБ2л,ААБв, АСБл,  ААБ2лШв,

ААП2лШв, АСП2л

С блуждающими токами

ААБв, ААШп, АСБ2л, АСБ2лШв

АСП2л,ААП2лШв



Копание траншеи экскаватором
Копание траншеи экскаватором



ПЭУ 2.3.37. Для кабельных линий, прокладываемых в земле или воде, должны применяться преимущественно бронированные кабели. Металлические оболочки этих кабелей должны иметь внешний покров для защиты от химических воздействий.

В технических условиях таких изделий обязательно должно быть написано «для прокладки в земле». Использование других марок — гарантия проблем при эксплуатации кабельной линии. Трубы ПНД, гофры, бетонных коробов и другие меры защиты ситуации не изменят.

При планировании такого мероприятия, как прокладка кабеля в земле - цена на него имеет лишь второстепенное значение. Главное — технические характеристики продукта, технология монтажа. Следует учесть, что при подземной проводке не допускается монтаж КЛ из сращиваемых кусков.

При проектировании подземной КЛ необходимо предупредить возможность ее повреждений и риска опасных механических напряжений. Также требуется получить разрешение на проведение работ у владельца электросети и в административных органах. Итак основные этапы строительства подземных линий заключаются в следующем:

  • Размечается маршрут. Обходятся все опасные участки — места проведения земельных работ, участки с повышенной нагрузкой на грунт, деревья с мощной корневой системой.
  •  Копается траншея вручную или экскаватором. Глубина — 0,8 м. Она тщательно очищается от строительного мусора, стекла и других предметов, способных повредить кабельную изоляцию
  • Дно траншеи засыпается обычным песком, либо мелкой землей — 0,1 м.



Прокладка кабеля в земле
Прокладка кабеля в земле
ПЭУ 2.3.83.  При   прокладке   кабельных   линий   непосредственно   в   земле   кабели   должны прокладываться в траншеях и иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, несодержащей камней, строительного мусора и шлака.



  • В местах возможной нагрузки, например, площадок для заезда автотранспорта, необходимо предусмотреть защиту КЛ от механических повреждений. Это могут быть асбестоцементные, металлические трубы, короба из бетона, обожженного кирпича. Не рекомендуется использовать пластик низкого давления — срок его службы около 2 лет.
  • Непосредственно прокладка кабеля в земле начинается с его проверки на целостность оболочки, тестирование мегомметром или цифровым тестером на наличие внутренних замыканий.
  • Свободно уложенный кабель засыпается 0,1 м. слоем песка или мелкого грунта. Затем насыпается обычный грунт — 15 см. и точно над кабелем укладывается сигнальная лента.
  • По окончании работ траншея засыпается полностью.

Подземные электролинии обладают рядом положительных отличительных особенностей:

  1. Линия электропроводки не портит внешний вид зданий и участка.
  2. Минимальный уровень электромагнитного излучения.
  3. Улучшенные характеристики мощности.
  4. Подземные электролинии защищены от атмосферных воздействий.
  5. Недоступность кабеля для охотников за цветными металлами.
  6. Высокая стойкость во время аварийных нагрузок.
  7. Соблюдение технологии монтажа гарантирует десятилетия беспроблемной эксплуатации — сокращение затрат на обслуживание и ремонт.

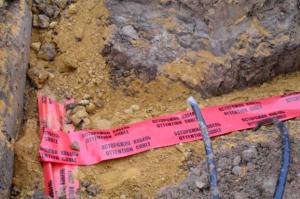

Укладка сигнальной ленты перед закапыванием траншеи
Укладка сигнальной ленты перед закапыванием траншеи

Минусы:



  • Необходимость хранить схему-проект прокладки кабеля в земле на случай ремонта или реконструкции кабельных линий.
  • Обязательное оформление письменных разрешений на работы.
  • Высокая трудоемкость работ.
  • Опасность случайного повреждения посторонними лицами, например, соседями при реставрации забора, посадки деревьев.
  • Сложность обнаружения повреждения.
  • Сложность ремонтно-восстановительных работ.
  • Высокая стоимость на прокладку кабеля в земле, при этом попытки сэкономить чаще приводят к удорожанию работ, необходимости повторного их проведения.

Основной причиной проблем в эксплуатации подземных электролиний является нарушение требований ГОСТ. Экономия на мероприятиях по обследованию грунта, на всевозможных «мелочах» (сигнальная лента) способна увеличить стоимость и сроки работы по прокладке кабеля вдвое. Электромонтажные работы должны выполняться специалистами, имеющими специальный допуск для их проведения. Главными факторами востребованности подземных электролиний являются эстетика, надежность, безопасность.
